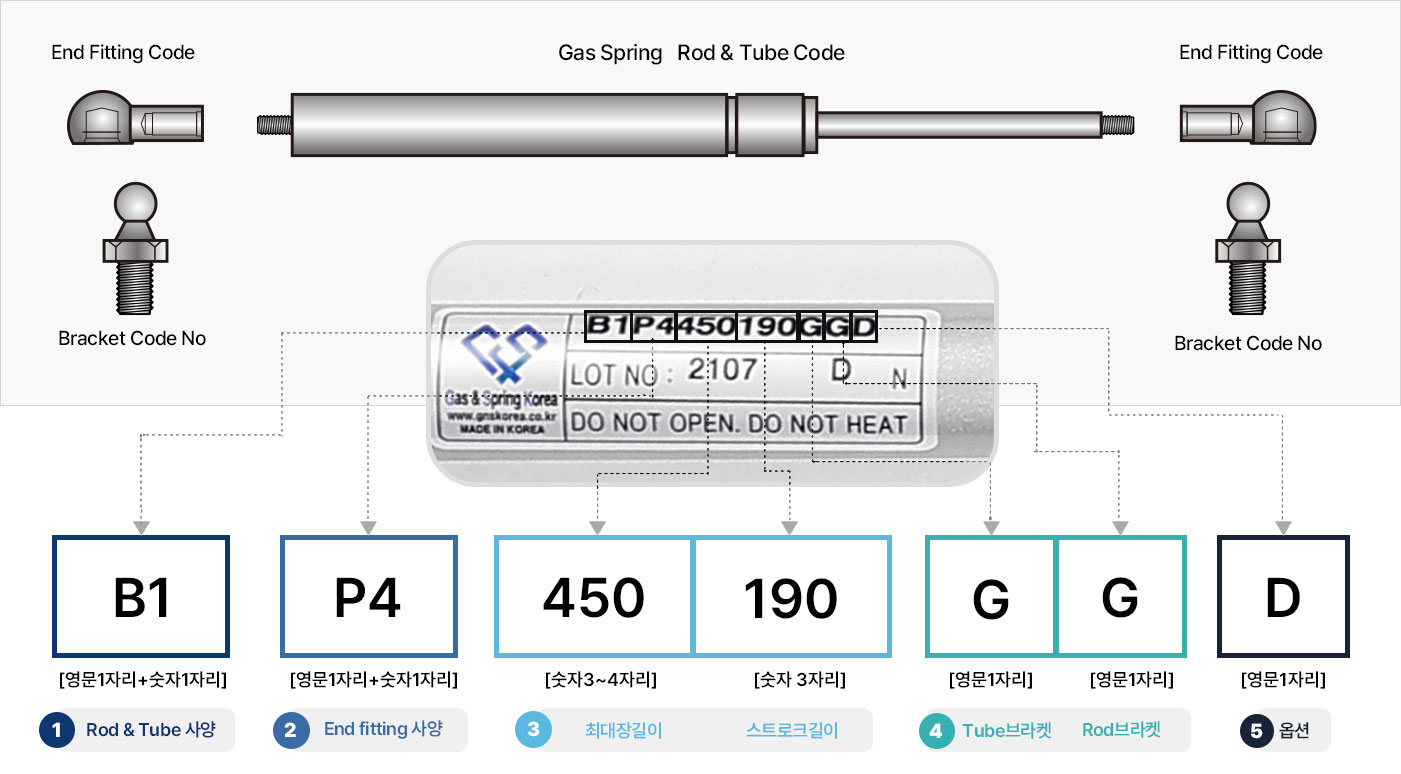

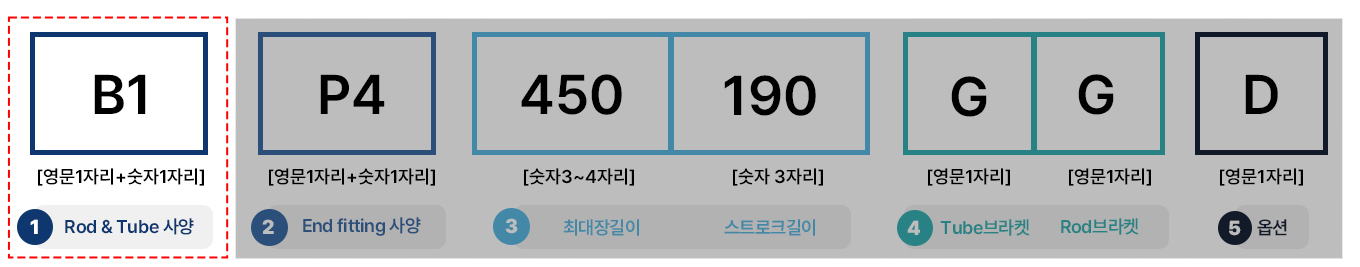

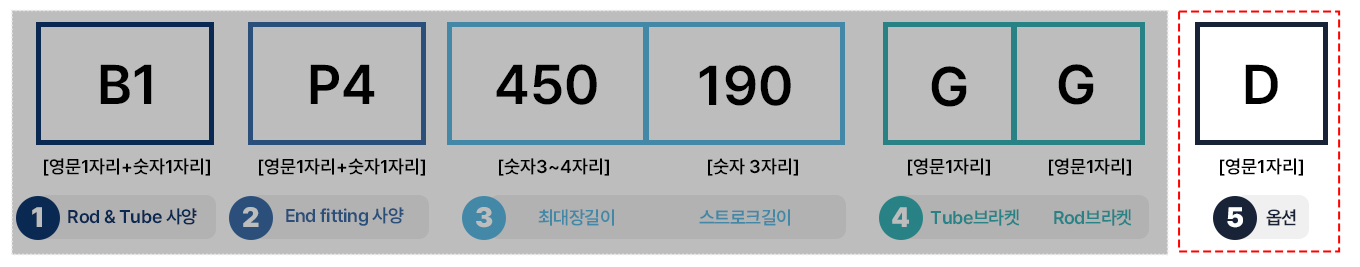

코드표 페이지에서 가장 첫 코드인 Rod 와 Tube를 확인합니다.

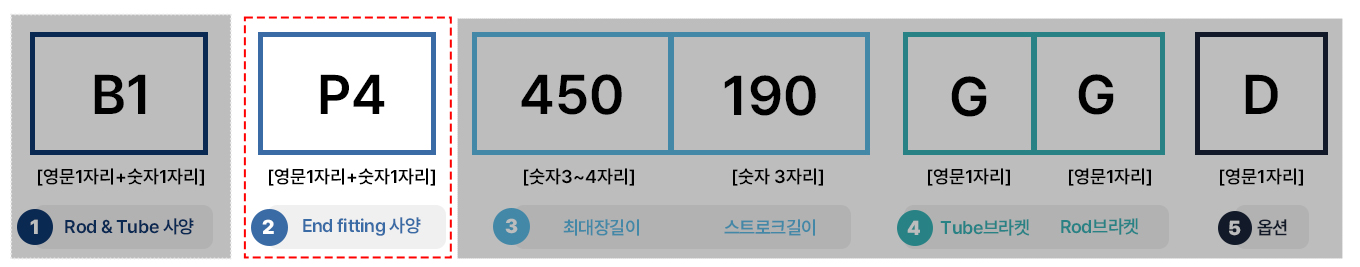

End fitting 코드를 확인합니다.
(탭만 작업되어있고 End fitting이 없는 모델은 이 부분에 코드가 없습니다. )

Code No.	Photo	End Fitting	Material	Thread
P1	도면 보러가기	회색사출휜지	플라스틱	M6*1.0
P2	도면 보러가기	검정사출휜지	플라스틱	M6*1.0
P3	도면 보러가기	검정사출휜지	플라스틱 인서트	M6*1.0
P4	도면 보러가기	회색사출휜지	플라스틱 인서트	M6*1.0
P5	도면 보러가기	흑색사출휜지(소)	플라스틱	M6*1.0
P6	도면 보러가기	회색사출휜지(소)	플라스틱	M6*1.0
M1	도면 보러가기	10M-메탈휜지	S20C	M6*1.0
M2	도면 보러가기	10M-메탈휜지	S20C	M8*1.25
M3	도면 보러가기	10M-메탈휜지(안전클립)	S20C	M6*1.0
M4	도면 보러가기	10M-메탈휜지(안전클립)	SUS303	M6*1.0
M5	도면 보러가기	10M-메탈휜지(안전클립)	S20C	M8*1.25
M6	도면 보러가기	10M-메탈휜지(안전클립)	SUS303	M8*1.25
M7	도면 보러가기	13M-메탈휜지(안전클립)	S20C	M8*1.25
M8	도면 보러가기	13M-메탈휜지(안전클립)	SUS303	M8*1.25
M9	도면 보러가기	16M-메탈휜지(안전클립)	S20C	M10*1.5
N1	도면 보러가기	캇타휜지	S20C	M6*1.0
N2	도면 보러가기	캇타휜지	S20C	M6*1.0*5T
N3	도면 보러가기	캇타휜지	S20C	M8*1.25
N4	도면 보러가기	캇타휜지	SUS304	M6*1.0
N5	도면 보러가기	캇타휜지	S20C	M8*1.25*5T
N6	도면 보러가기	캇타휜지	SUS304	M8*1.25
N7	도면 보러가기	캇타휜지	SUS304	M6*1.0*5T
N8	도면 보러가기	캇타휜지	SUS304	M8*1.25*5T
K1	도면 보러가기	I-RINK	SPCC	3.2t*ø6*12
K2	도면 보러가기	I-RINK	SPCC	3.2t*ø8*18
K3	도면 보러가기	I-RINK	SPCC	5t*ø8*17
K4	도면 보러가기	I-RINK	SUS304	5t*ø8*17
K5	도면 보러가기	I-RINK	SPCC	3.2t*ø10*18
K6	도면 보러가기	I-RINK	SPCC	5t*ø10*17
K7	도면 보러가기	I-RINK	SUS304	3.2t*ø8*18
L1	도면 보러가기	L1-RINK	SPCC	3.2t*ø13*24
L2	도면 보러가기	L2-RINK	SPCC	3.2t*ø13*25
L4	도면 보러가기	L4-RINK	SPCC	3.2t*ø8*18
L5	도면 보러가기	L5-RINK	SPCC	3.2t*ø10*25
F1	도면 보러가기	프리락 링크	S20C	10t*ø8.1*18
F2	도면 보러가기	프리락 링크(날개X)	S20C	10t*ø8.1*18
U1	도면 보러가기	ㄷ(소)	S20C	3.2t*ø8*7
U2	도면 보러가기	ㄷ(대)	S20C	3.2t*ø8*11.5

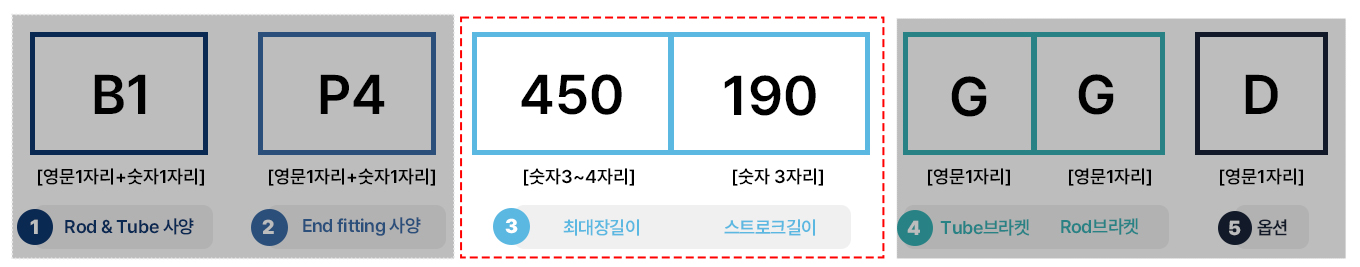

[최대장+스트로크] 길이(단위mm)의 조합입니다.

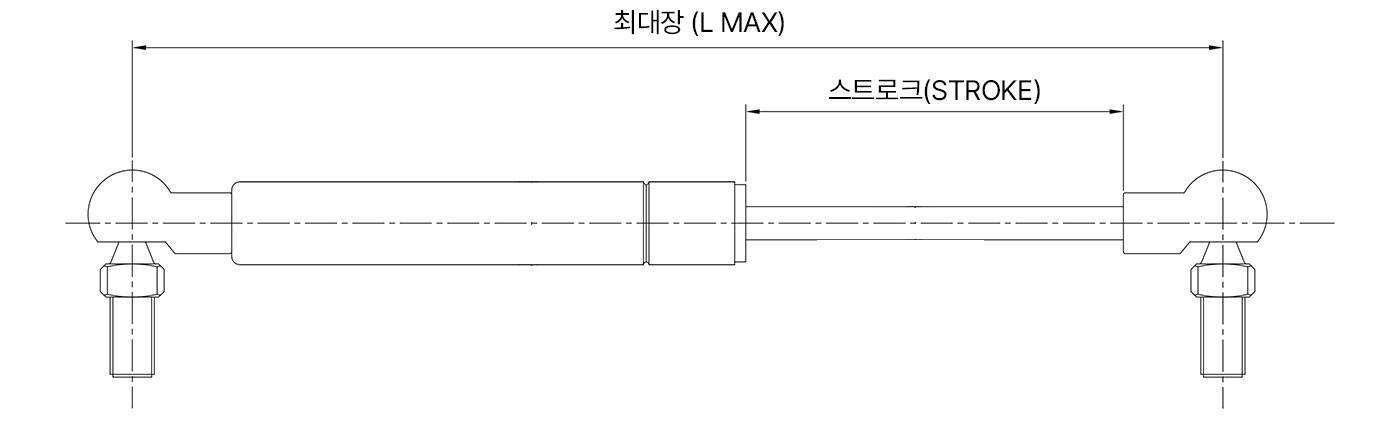

최대장이란?
가스스프링을 최대 확장시 양 끝에 홀타입 엔드피팅이 있다고 가정하고,양 홀 센터간의 간격 길이 입니다.

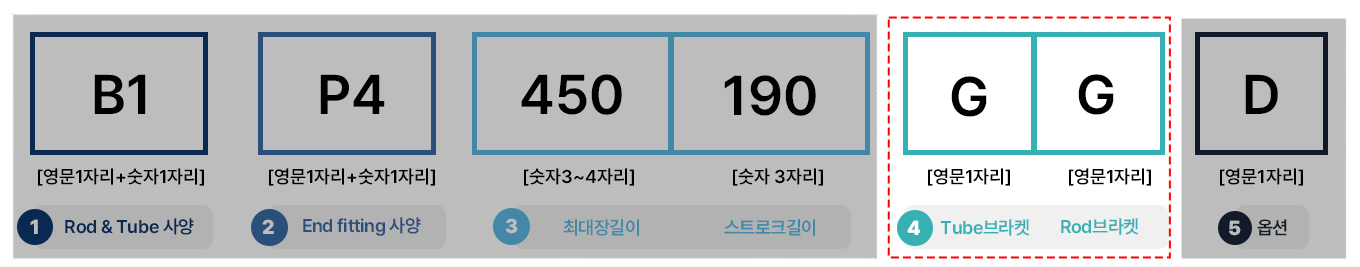

영문 대문자 두자리는 브라켓 코드 입니다.
만약 Bracket이 없는 제품이라면 이 부분에 코드가 붙지 않습니다.

Code No.	Photo	Bracket	Material	Thread
A	도면 보러가기	Bracket	SPCC	가구용구형R-1
B	도면 보러가기	Bracket	SPCC	가구용구형R-2
C	도면 보러가기	Bracket	SPCC	가구용신형A
D	도면 보러가기	Bracket	SPCC	가구용신형A-1
E	도면 보러가기	Bracket	SPCC	가구용신형B
F	도면 보러가기	Bracket	SPCC	가구용신형B-1
H	도면 보러가기	Bracket	SPCC	가구용신형A (원형)
I	도면 보러가기	Bracket	SPCC	가구용신형A-1 (원형)
G	도면 보러가기	Ball Stud	S10C	ø10*M8*1.25
J	도면 보러가기	Ball Stud	SUS316L	ø10*M8*1.25
K	도면 보러가기	Ball Stud	S10C	ø13*M8*1.25
L	도면 보러가기	Ball Stud	S10C	ø13*M10*1.5
M	도면 보러가기	Ball Stud	SUS316L	ø13*M8*1.25
N	도면 보러가기	Ball Stud	S10C	ø16*M10*1.5
